MicroLED应用场景再拓展

      当前，Micro LED技术在显示领域主要有两个课题，其一是通过设计和生产环节的改善持续优化制造成本，其二是发挥Micro LED的特性寻求更恰当的利基显示应用市场，并以此来带动整体产值的成长。

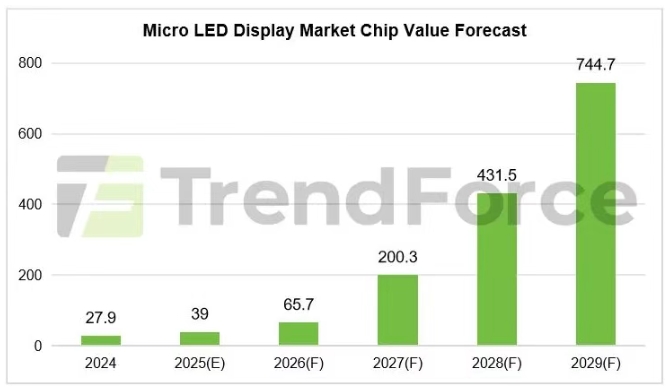

     TrendForce集邦咨询预估2029年Micro LED显示应用的芯片产值将达到7.4亿美金。同时，为了拓宽Micro LED应用场景的边界，业界致力于挖掘Micro LED在非显示应用的潜力，以此来加速Micro LED整体的商业化进程。

Micro LED显示应用

      目前Micro LED显示应用产值主要贡献来源仍是由Samsung主导的大型显示器。除了在几个关键制程上的技术突破外，Micro LED未来也有机会受惠于中国市场大型显示器供应链本土化的协同作用。中国芯片厂商与品牌厂商的联合开发正在快速推动芯片微缩，扩大Micro LED大型显示器量产的成本优势。

      长期来说，随着AI协助头戴装置的应用场景边界拓宽，智能驾驶生态升级带动车用显示规格需求上涨，两者未来也将成为Micro LED显示应用产值的重要支柱。

模块大型化与拼接显示

       业界对Micro LED大型显示器的分辨率标准为4K及以上，然而目前商业化可量产的点间距在0.5mm。为进一步扩大与Mini LED直显产品的差异化，Micro LED仍需走Pitch间距持续微缩路线，克服驱动连线的低良率及拼缝挑战。

       业界部分厂商试图透过放大背板尺寸以减少拼接的需求，以此来规避掉双面制程侧边镀导线或玻璃通孔工艺TGV (Through Via Glass)带来的生产良率问题，同时降低组装复杂度，这有助于让Micro LED满足迈向P0.3~0.4的需求，在消费市场所需的尺寸上有更广泛的发展空间。

透明显示

      透明显示可分为直显与微投影系统，两者关键差异在于可视角度和焦距管理，在应用场景上，前者更偏向用于多人观赏的公众开放领域，后者在隐私性更强的个人消费电子装置中有更大的发展潜力。

      Micro LED可以兼具高亮、高透过度的特性，凌驾在其他显示技术之上，无疑是透明直显最理想的技术选择；同时，Micro LED可以提供极致的微缩光机尺寸，被视为AR光引擎最佳的微显技术方案。

      整体而言，若同时布局TFT与CMOS背板平台，Micro LED在不同类型的透明显示领域还存有相当大的渗透空间。

Micro LED非显示应用

      Micro LED在非显示应用中的优势一部分来自于无机光源的材料特性(InGaN与AlGaInP系统)，一部分来自于微缩红利。LED材料特性的优势包含了高能量密度、高光电转换效率和高信赖性；微缩红利包含了成本控制、阵列化区域管理能力，放到终端则赋予了整体系统的微缩与形变能力。

      在非显示应用中，将Micro LED的微缩与阵列化应用在信息传输，或是表面激发、吸收、固化、解离，可为医疗、感测、光通讯等应用创造新的可能。但其也需克服包含标准化法规、生物安全性与稳定性等在内的多个难题。

（文：TrendForce集邦咨询）
